建筑安装工程是建筑工程的重要组成部分，其质量直接关系到建筑物的功能、安全和使用寿命。为规范施工行为、提升工程品质，依据现行国家标准、行业规范及工程实践，制定本《建筑安装工程质量标准化图集（下部）》，明确强制性做法与推荐性做法，供设计、施工、监理及验收等环节参照执行。

一、 电气工程

1. 强制做法：

• 管线敷设：所有明敷或暗敷的电线导管，其弯曲半径不应小于导管外径的6倍（当埋设于混凝土内时）或4倍（其他情况）。导管连接必须牢固，接地跨接可靠。

• 接地与等电位：所有电气设备的外露可导电部分、金属线管、桥架、配电箱柜外壳必须可靠接地。卫生间、设备机房等场所必须设置局部等电位联结端子箱，并与接地干线连通。

• 配电箱安装：箱体安装应牢固、垂直，暗装配电箱箱盖应紧贴墙面。箱内配线整齐，回路编号清晰，N线、PE线汇流排必须分设。

1. 推荐做法：

• 综合布线：强弱电管线宜分开敷设，平行间距建议不小于300mm，交叉时建议采用金属过线盒隔离或采取其他抗干扰措施。

• 标识系统：电缆桥架、线管、电缆应在起止点、转弯处及直线段间隔一定距离设置清晰、耐久的标识，标明回路编号、电压等级等信息。

• 成品保护：安装完毕的插座、开关面板宜采用专用保护盖板进行保护，防止污染和损坏。

二、 给排水及采暖工程

1. 强制做法：

• 管道连接：不同材质的管道连接必须采用专用转换管件或适配的连接方式，确保接口严密、无渗漏。热熔连接的PP-R管道，必须严格控制加热时间、温度和插入深度。

• 支吊架安装：管道支吊架的间距、规格必须符合规范要求，安装牢固。滑动支架、固定支架设置位置正确，不得阻碍管道热胀冷缩。

• 灌水与试压：隐蔽或埋地的排水管道在隐蔽前必须做灌水试验，确保无渗漏。给水、采暖系统管道安装完毕后必须进行强度严密性试验，试验压力和时间必须符合设计及规范要求。

1. 推荐做法：

• 管道排布：管道宜采用综合支架，统一规划，分层排布，做到整齐美观、便于检修。有坡度要求的管道（如排水管）应严格按设计坡度安装。

• 设备安装：水泵、水箱等设备基础应平整，减震措施有效。阀门安装位置应便于操作和检修，成排阀门中心线宜对齐。

• 保温施工：保温层应连续、密实，接缝处应严密。保护层应平整、美观，接口方向应背向主要视点。

三、 通风与空调工程

1. 强制做法：

• 风管制作与连接：金属风管咬口必须紧密，宽度均匀。风管法兰连接时，垫料不得凸入管内或突出法兰外，螺栓紧固均匀。防火阀、排烟阀必须独立设置支吊架。

• 设备安装：风机、空调机组等设备的混凝土基础必须验收合格，地脚螺栓固定牢固，并采取有效的减震措施。

• 严密性测试：风管系统安装完毕后，必须进行漏光或漏风量检测，其允许漏风量必须符合规范规定。

1. 推荐做法：

• 工厂化预制：鼓励风管、水管及部件在工厂内预制，现场组装，以提高精度、减少浪费、提升工效。

• 标识与流向：空调供回水管、冷媒管等应在醒目位置标明介质名称和流向。风管宜在外部标明系统名称和气流方向。

• 成品风管保护：安装完毕的洁净风管、镀锌钢板风管等应采取保护措施，防止划伤和锈蚀。

四、 消防工程

1. 强制做法：

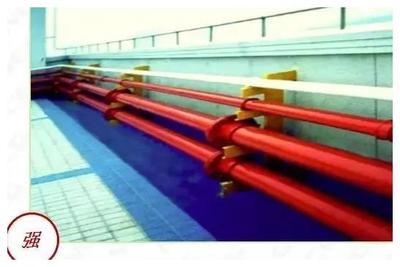

• 管道与组件：消防管道（消火栓、喷淋）必须采用符合国家标准的镀锌钢管或无缝钢管，连接方式必须符合规范（如沟槽连接、法兰连接或焊接后二次镀锌）。喷淋头安装位置、间距、与障碍物距离必须严格按设计施工，不得随意更改。

• 系统试压与冲洗：管网安装完毕后必须进行强度试验、严密性试验和冲洗，试验压力必须达到设计工作压力的1.5倍且不低于规范最小值，冲洗水质必须清澈。

• 联动调试：火灾自动报警系统与自动喷水灭火系统、防排烟系统、防火卷帘等必须进行联动功能调试，确保响应准确、动作可靠。

1. 推荐做法：

• 标识化管理：所有消防设备、阀门、管道应设置耐久、醒目的红色标识，并注明功能与编号。消防箱内器材应摆放整齐，标识清晰。

• 模块化安装：消防报警系统的模块、接线箱等宜集中布置，线路清晰，便于后期维护与扩展。

五、 智能建筑与弱电工程

1. 强制做法：

• 线缆敷设：弱电线缆（网络、电话、电视、安防等）应与强电线缆分开敷设，或采取有效的屏蔽隔离措施，最小间距应符合规范要求，防止信号干扰。

• 接地与防雷：弱电机房、设备间必须设置独立的接地端子板，所有机柜、设备外壳、线缆屏蔽层必须可靠接地。进出建筑物的弱电线路必须安装浪涌保护器（SPD）。

1. 推荐做法：

• 综合管路规划：在土建阶段提前规划综合弱电管路（桥架、预埋管），避免后期开凿，确保路由合理、容量充足。

• 标签系统：所有弱电线缆的两端及中间配线架端口均应使用专用标签进行清晰、永久性标识，便于系统管理和故障排查。

****
本图集（下部）所规定的强制做法是保障工程安全与功能的基本底线，必须严格执行。推荐做法则是基于优质工程实践的指导性建议，鼓励积极采用，以提升工程的整体质量、美观度和耐久性。各参建单位应结合具体工程特点，在满足强制标准的基础上，择优选用推荐做法，共同推动建筑安装工程质量水平的持续提升。
